초음파센서를 이용한 차량유도 시스템
-

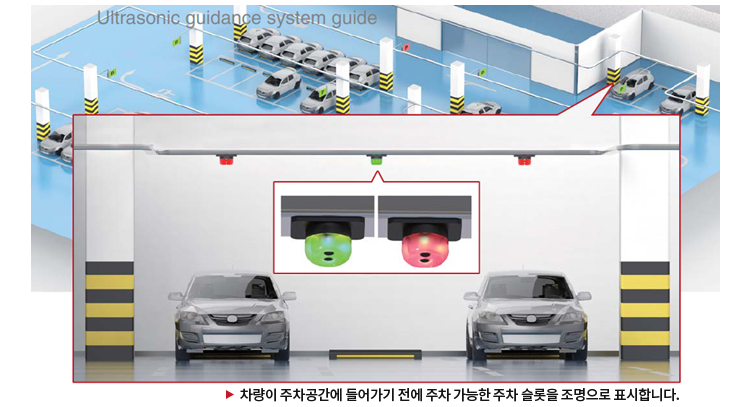

주차면 1면당 센서 1개를 설치하여 실시간으로 감시하여 빈 공간 유무를 운전자에게 정보를 제공하여 신속하게 주차 할 수 있도록 주차 유도하는 시스템, 또한 관리자에게 실시간 모니터링을 제공하여 혼잡상황을 빠르게 대처하여 원활한 주차장 운영을 가능하게 하는 시스템
기본 구성장비
- 초음파센서 / DKPG-US
Ultrasonic Sensor - 오배선 가능성 제거 및 전압 강하에 의한 오작동 여부 진단 수월
- 형태 : 송.수신 분리형 초음파 센서.(초음파 간섭 최소화)
- 주파수 : 40KHz ± 1KHz
- 통신방식 : 무극성 2선식 DC 전력선 통신 방식
- ID설정범위 : 1~65534
- 연속 연결 : 120개 (만공차등 포함)
- 표시부 : 2 Color 표시 (만차 : 적색, 공차 : 녹색)
- 재질 : 난연 ABS
- 측정거리 : 30 ~ 300cm
- 설치환경 : 옥내 ( 온도 : -10~50℃, 습도 : 0~85% )
- 만공차등 / DKPG-BL
Bay Lamp - 초음파 동작과 연동
- 설치 형태 : 벽부 또는 Steel Pipe 설치형
- 종류 : 도광판 LED방식
- 통신 방식 : 무극성 2선식 DC 전력선 통신 방식
- ID 설정 범위 : 1~65534
- 표시부 : 2 Color 표시 (만차 : 적색, 공차 : 녹색)
- 재질 : 알루미늄 | 외형 : 압출프레임
- 재질 : 난연 ABS
- 인지 거리 : 50 ~ 80 M
- 설치 환경 : 옥내 ( 온도 : -10~50℃, 습도 : 0~85% )
- 구역제어기 (센서제어기) / DKPG-LCU
Local Control Unit - 상위통신 : TCP/IP
- 상위통신접속 수 : 최대 63대 연결
- 설정그룹 수 : 31개(1개 그룹 최대 32대)
- 소비전력 : 18W (센서127개 / 만공차등10개 동작시)
- 하위통신 : 무극성 2선식 PLC 통신방식
- 입력전압 : AC100V ~ 250V ±10%, 50/60HZ
- 출력전압 : DC 24V
- 주차유도서버 / DKPG-ZC
Parking Guidence Computer - 제어기로 수신된 DATA를 기록, 종합관리.
- 주차장내의 각 장비 제어, 실시간 주차면 차량주차 현황을 관리 및 모니터링.
- Map 관리 : 장기주차 현황을 이미지 변화를 통하여 식별 가능한 MAP 구성각종 주차장 현황을 그래프 표기.
- 본체 : I5, RAM 4GB, HDD 500GB 이상
- 구성 : 22” Monitor, PC Keyboard, Mouse
- O.S : Windows 7 또는 Windows 10
- 입구종합안내판 / DKPG-PFGD
Entrance Level Count Board - 형태및구조 : 자립방수형
- 공급전원 : AC 220V, 50/60Hz
- 사용소자 : Micro Processor 8Bit
- Memory : ROM 8KB, RAM 256Byte
- 통신방식 : TCP/IP
- 사용소자 : 고휘도 LED, 96x96 모듈
- 만차표시 : 만차, 여유, 혼잡, 999
- 층별/구역안내판 / DKPG-FGD/BGD
Floor(Block) Guide Display - 입력전압 : AC 220V, 50/60 Hz
- 외형재질 : SPCC 1.2t (분체도장)
- 표시부 : 사용소자 LED 96x96 SMD모듈
- 통신방식 : TCP/IP
- 취부형태 : 천정 현가형
 |
|
|---|---|
 |
|
 |
|
 |
|
 |
|
 |
|
